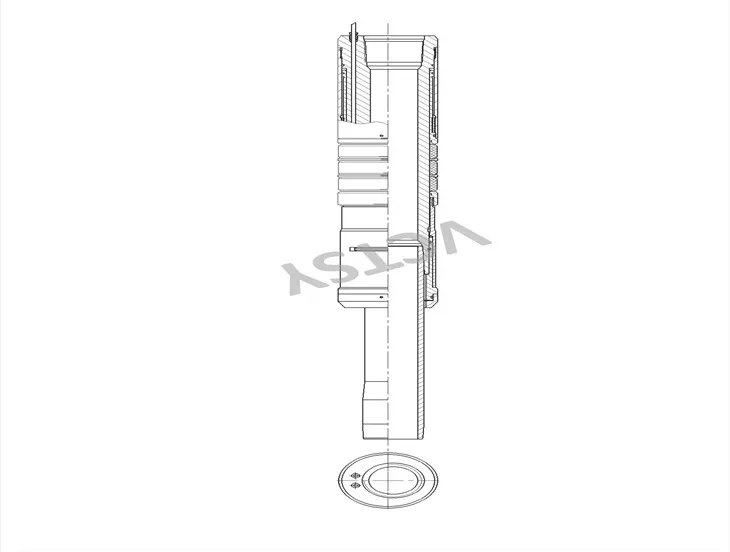

Empacotador de isolamento de cruzamento de linha de completação inteligente série SGPT
● Nome da marca: VCTSY
● Certificação: API 11D1
● Número do modelo: SGPT-278-7,SGPT-312-7,SGPT-278-962, SGPT-312-962,SGPT-412-7,SGPT-5-7,SGPT{{6 }},SGPT-7-962
● Quantidade mínima de pedido: 10 conjuntos
● Preço: RMB/USD
● Detalhes da embalagem: caixa de madeira compensada
● Prazo de entrega: conforme solicitação
● Condições de pagamento: T/T
● Capacidade de fornecimento: conforme solicitação
Este packer pode cruzar cabos. Quando o packer é transmitido e executado na tubulação, a pressurização da tubulação assentará o packer, vedando assim a tubulação e o anular do revestimento. Um puxão reto da tubulação faz com que o mecanismo de liberação por cisalhamento corte para liberação.
Parâmetros técnicos
1.
|
Número do desenho |
SGPT-278-7 |
SGPT-312-7 |
SGPT-278-962 |
SGPT-312-962 |
|
|
Linha de Conexão |
Superior |
Tipo de rosca 2 7/8" CAIXA |
Tipo de rosca 3 1/2" CAIXA |
Tipo de rosca 2 7/8" CAIXA |
Tipo de rosca 3 1/2" CAIXA |
|
Mais baixo |
2 7/8" PIN do tipo de rosca |
3 1/2" PIN do tipo de rosca |
2 7/8" PIN do tipo de rosca |
3 1/2" PIN do tipo de rosca |
|
|
EU IA |
2,44" (Φ62mm) |
2,99" (Φ76mm) |
2,44" (Φ62mm) |
2,99" (Φ76mm) |
|
|
Buraco de passagem |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Dimensão limite |
6.02"×43.3" （Φ153×1100） |
6.02"×43.3" （Φ153×1100） |
8.49"×47.2" （Φ215.6×1200） |
8.49"×47.2" （Φ215.6×1200） |
|
|
Revestimento aplicável |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
formulário de deslizamento |
/ |
/ |
/ |
/ |
|
|
Elastômero |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
|
|
Material |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Carga de tração segura |
645KN |
921KN |
645KN |
921KN |
|
|
Temperatura de trabalho |
150 graus, 203 graus |
150 graus, 203 graus |
150 graus, 203 graus |
150 graus, 203 graus |
|
|
Pressão no trabalho |
5000psi |
5000psi |
5000psi |
5000psi |
|
|
Pressão do assento |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Aliviar pressão |
37.000 libras |
37.000 libras |
40000 libras |
40000 libras |
|
|
Padrão de fabricação |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
2.
|
Número do desenho |
SGPT-412-7 |
SGPT-5-7 |
SGPT-512-962 |
SGPT-7-962 |
|
|
Linha de Conexão |
Superior |
4 1/2" Tipo de rosca especial CAIXA |
CAIXA tipo rosca especial de 5" |
5 1/2" Tipo de rosca especial CAIXA |
Tipo de rosca especial de 7" CAIXA |
|
Mais baixo |
4 1/2" PIN do tipo de rosca especial |
Tipo de rosca especial de 5" ALFINETE |
5 1/2" PIN do tipo de rosca especial |
Tipo de rosca especial de 7" ALFINETE |
|
|
EU IA |
3,465" (Φ88mm) |
3,465" (Φ88mm) |
4,882" (Φ124mm) |
4,882" (Φ124mm) |
|
|
Buraco de passagem |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Dimensão limite |
6.02"×63" （Φ153×1600） |
6.02"×63" （Φ153×1600） |
8.49"×67" （Φ215.6×1700） |
8.49"×67" （Φ215.6×1700） |
|
|
Revestimento aplicável |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
formulário de deslizamento |
/ |
/ |
/ |
/ |
|
|
Elastômero |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
|
|
Material |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Carga de tração segura |
943KN |
943KN |
1504KN |
1504KN |
|
|
Temperatura de trabalho |
150 graus, 203 graus |
150 graus, 203 graus |
150 graus, 203 graus |
150 graus, 203 graus |
|
|
Pressão no trabalho |
5000psi |
5000psi |
5000psi |
5000psi |
|
|
Pressão do assento |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Aliviar pressão |
37.000 libras |
37.000 libras |
40000 libras |
40000 libras |
|
|
Padrão de fabricação |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
