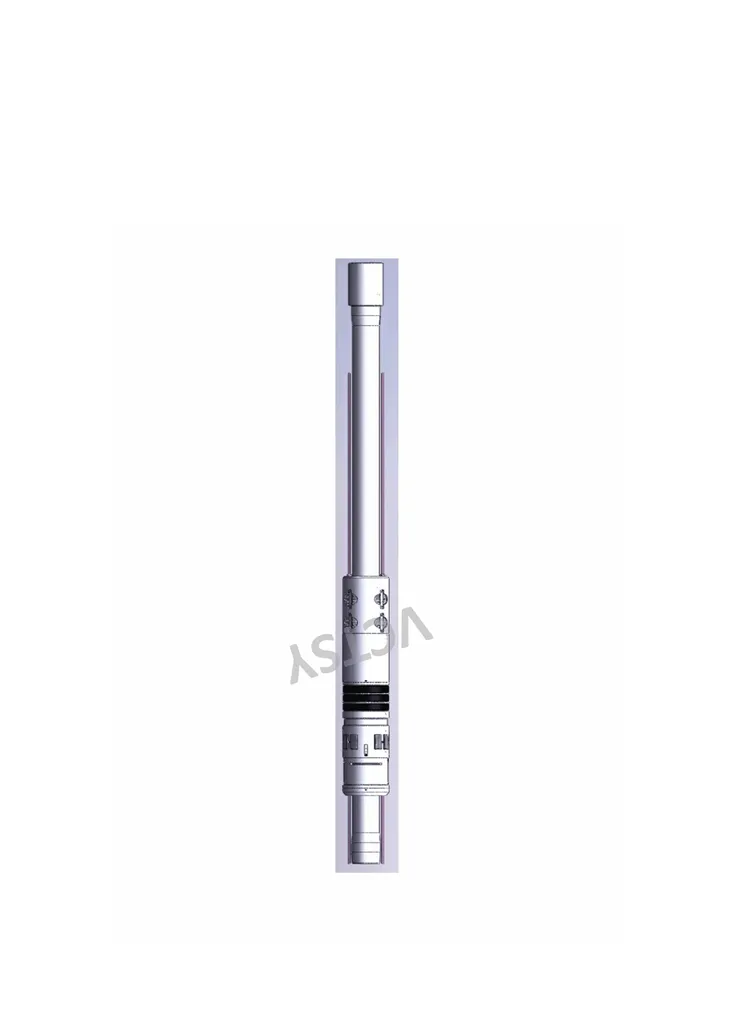

Empacotador superior de cruzamento de linha de completação inteligente série IWPT
● Nome da marca: VCTSY
● Certificação: API 11D1
● Número do modelo: IWPT-278-7, IWPT-312-7, IWPT-278-962,IWPT-312-962,IWPT-412-7,IWPT-5-7,IWPT{{6 }},IWPT-7-962
● Detalhes da embalagem: caixa de madeira compensada
● Prazo de entrega: conforme solicitação
● Condições de pagamento: T/T
● Capacidade de fornecimento: conforme solicitação
Este produto é um packer de pressão usado em poços de injeção de grande diâmetro. Um puxão reto da tubulação faz com que o mecanismo de liberação por cisalhamento corte para liberação. Possui deslizamento bidirecional.
Parâmetro técnico
1.
|
Número do desenho |
IWPT-278-7 |
IWPT-312-7 |
IWPT-278-962 |
IWPT-312-962 |
|
|
Linha de Conexão |
Superior |
Tipo de rosca 2 7/8" CAIXA |
Tipo de rosca 3 1/2" CAIXA |
Tipo de rosca 2 7/8" CAIXA |
Tipo de rosca 3 1/2" CAIXA |
|
Mais baixo |
2 7/8" PIN do tipo de rosca |
3 1/2" PIN do tipo de rosca |
2 7/8" PIN do tipo de rosca |
3 1/2" PIN do tipo de rosca |
|
|
EU IA |
2,44" (Φ62mm) |
2,99" (Φ76mm) |
2,44" (Φ62mm) |
2,99" (Φ76mm) |
|
|
Buraco de passagem |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Dimensão limite |
6.02"×121.2" （Φ153×3080） |
6.02"×121.2" （Φ153×3080） |
8.49"×121.2" （Φ215.6×3080） |
8.49"×121.2" （Φ215.6×3080） |
|
|
Revestimento aplicável |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
formulário de deslizamento |
deslizamento bidirecional |
deslizamento bidirecional |
deslizamento bidirecional |
deslizamento bidirecional |
|
|
Elastômero |
HNBR |
HNBR |
HNBR |
HNBR |
|
|
Material |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Carga de tração segura |
645KN |
921KN |
645KN |
921KN |
|
|
Temperatura de trabalho |
160 graus |
160 graus |
160 graus |
160 graus |
|
|
Pressão no trabalho |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Pressão do assento |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Aliviar pressão |
37.000 libras |
37.000 libras |
40000 libras |
40000 libras |
|
|
Padrão de fabricação |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
2.
|
Número do desenho |
IWPT-412-7 |
IWPT-5-7 |
IWPT-512-962 |
IWPT-7-962 |
|
|
Linha de Conexão |
Superior |
4 1/2" Tipo de rosca especial CAIXA |
CAIXA tipo rosca especial de 5" |
5 1/2" Tipo de rosca especial CAIXA |
CAIXA tipo rosca especial de 7" |
|
Mais baixo |
4 1/2" PIN do tipo de rosca especial |
PIN tipo rosca especial de 5" |
5 1/2" PIN do tipo de rosca especial |
PIN tipo rosca especial de 7" |
|
|
EU IA |
3,465" (Φ88mm) |
3,465" (Φ88mm) |
4,882" (Φ124mm) |
4,882" (Φ124mm) |
|
|
Buraco de passagem |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Dimensão limite |
6.02"×81.1" （Φ153×2060） |
6.02"×81.1" （Φ153×2060） |
8.49"×86.6" （Φ215.6×2200） |
8.49"×86.6" （Φ215.6×2200） |
|
|
Revestimento aplicável |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
formulário de deslizamento |
deslizamento bidirecional |
deslizamento bidirecional |
deslizamento bidirecional |
deslizamento bidirecional |
|
|
Elastômero |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
|
|
Material |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Carga de tração segura |
943KN |
943KN |
1504KN |
1504KN |
|
|
Temperatura de trabalho |
150 graus, 203 graus |
150 graus, 203 graus |
150 graus, 203 graus |
150 graus, 203 graus |
|
|
Pressão no trabalho |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Pressão do assento |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Aliviar pressão |
37.000 libras |
37.000 libras |
40000 libras |
40000 libras |
|
|
Padrão de fabricação |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
